Проект – всему делу… старт Проект: решений всегда несколько Автономность – одно из главных преимуществ собственного жилья. Здесь можно обустроить все системы жизнеобеспечения на свое усмотрение, но водоснабжение и канализация загородного дома – самые главные. Можно зажечь свечку, чтобы не сидеть в темноте, закутаться в спальник, если в комнате холодно – но без воды организм протянет не более недели, и то – этот срок будет безрадостным. Поэтому вопрос водообеспечения и утилизации стоков всегда решается в первую очередь. Далее – несколько советов, о том, как это сделать правильно. Совет первый: скачайте из Интернета или купите хорошее пособие. Не все тонкости технологий и подробности расчетов можно удержать в голове в процессе работ.
При устройстве водных систем возможны две ситуации: когда их предстоит смонтировать в новостройке, и когда устанавливаются канализация и водоснабжение загородного дома, в котором их раньше не было. Бесспорно, реализовать первый вариант легче, поскольку есть возможность заранее определить расположение санузлов, предусмотреть технологические отверстия в нужных местах, возможно – даже изменить проект постройки с учетом требований «водных» СНиПов. Однако и старый дом за исключением уникальных образцов всегда можно благоустроить – правда, усилий для этого может потребоваться несколько больше. Но в любом случае первое, с чего начинается разработка системы – это проект. Причем для канализации его значение даже больше, поскольку здесь и диаметры труб больше, и значение уклонов – принципиально. В ряде случаев, чтобы не испортить внешний вид помещения – приходится искать специальные дизайнерские решения.
Проект – всему делу… старт

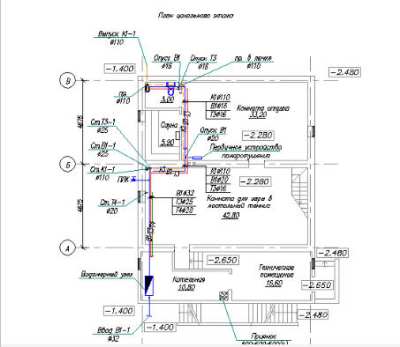

Типовая схема водоснабжения и канализации частного дома Поскольку практически все сантехнические устройства требуют и снабжения водой, и ее отвода, то и планировать устройство водопровода (холодного и горячего) и канализации разумно вместе. При этом необходимо указать диаметры входных и выходных коммуникаций, вид их подключения, а для канализации в частном доме – и уклоны на каждом участке.
Проект: решений всегда несколько
Расчет сантехнических приборов и систем – задача, сложность которой зависит от количества потребителей в здании. Если даже в доме несколько этажей, но на каждом санузлы, стиральные машины и прочие приборы расположены рядом со стояком, а он – один, разводка делается элементарно. Центральный слив канализации в любом случае будет иметь диаметр 150, подключения к нему на этажах –110 мм. Стояк водоснабжения для здания в одном уровне может иметь размер 20 мм, для большей этажности –32 мм. СОВЕТ! Не следует забывать, что принципы измерения размеров металлических и полимерных труб водоснабжения – разные. Для металлических это – внешний диаметр изделия, полимеры меряют по ДУ – условному внутреннему диаметру. Трубы маркируют как в дюймах, так и в миллиметрах, но конкретные цифры следует знать наизусть. Так, труба в 1 дюйм действительно имеет диаметр 25 мм. Но вот полудюймовая – это уже 16 мм, три четверти – 20, а дюйм с четвертью –32 мм. То есть, исходя их того, что дюйм = 25 мм простой арифметикой перевести размер в миллиметры не получится. Нет смысла и мерить пластиковую трубу – ни по наружному диаметру, ни по внутреннему. Ее условный размер нанесен на внешней стенке, а означает он объем воды, который пропускает изделие, в приведении к диаметру аналогичной металлической трубы. Мало найдется хозяев домов, которым безразличен внешний вид помещений. И, как правило, устройство канализации и других коммуникаций стараются по возможности убрать из зоны видимости. Для этого их либо скрывают в стенах (но это позволяют не все виды труб), либо – маскируют специальными коробами. Понятно, что чем компактнее расположены трубопроводы – тем меньше требуется усилий для их «облагораживания». Поэтому в большинстве случаев водоснабжение канализация отопление загородного дома располагаются рядом. Обратите внимание! Скрытый монтаж трубопроводов без организации контрольных окошек в местах стыков трубы допускается только для металлопластиковых труб с пресс-фитингами. Пластиковые трубы имеют большой коэффициент линейного удлинения, поэтому при устройстве с их помощью систем горячего водоснабжения и отопления требуется устройство компенсационных петель в соответствии с рекомендациями производителя. Как правило, разводка труб водоснабжения своими руками в частном доме производится от автономного источника, оборудованного насосом. Это устройство имеет установленные заводские характеристики, и напор на выходе из него в атмосферах известен. Однако с подъемом воды на этажи и отбором ее потребителями происходит потеря давления. Рассчитывается она по следующей формуле:

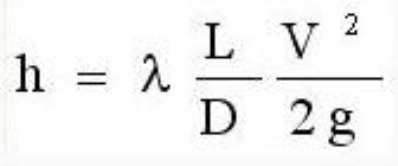

h — потеря напора, здесь она измеряется в метрах. ? — коэффициент гидравлического трения. L — длина трубопровода измеряется в метрах. D — внутренний диаметр трубы, то есть диаметр потока жидкости. Должен быть вставлен в формулу в метрах. V — скорость потока жидкости. Измеряется [Метр/секунда]. g — ускорение свободного падения, равно 9,81 м/с2 В данной формуле практически все данные известны заранее, ? – приводится в специальных таблицах для различных видов труб, так же, как правило, указывается в их маркировке. Единственное неизвестное здесь – скорость потока. Ее придется посчитать отдельно:

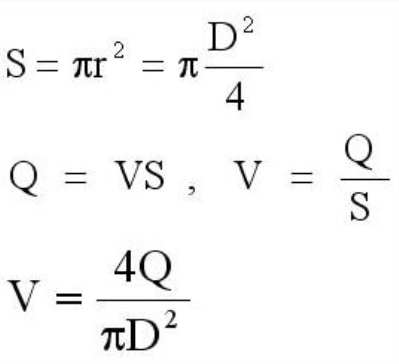

S — Площадь сечения м2 ? — 3,14 — константа — отношение длины окружности к ее диаметру. r — Радиус окружности, равный половине диаметра Q — расход воды м3/с D — Внутренний диаметр трубы Необходимый расход воды для упрощения расчетов обычно принимают за 15 л/мин для смесителей и 7 л/мин – для душа. Остальные потребители, если планируется их одновременная работа, включаются в формулы путем умножения объема на их количество. Поскольку остальные компоненты являются константами – нужной пропускной способности системы можно достичь повышением мощности насоса и/или увеличением диаметра труб. По сравнению с расчетами, которых требует отопление загородного дома — канализация водоснабжение проектируются проще. Особенно это касается канализации. В большинстве случаев поэтажная ра
зводка канализации в квартире своими руками устраивается диаметром в110 ммна участке от унитаза до центрального стояка, и50 мм– к остальным потребителям. Необходимо также не забывать о том, что хотя бы один из стояков, независимо от их общего количества, выходил за уровень крыши – для вентиляции системы. Специальные предложения: Как и водоснабжение канализация отопление загородного дома рассчитывается по необходимому количеству прокачиваемой через систему жидкости. Тепловая мощность системы определяется котлом, и рассчитывается по отапливаемой площади – исходя из показателя в 1кВт на 10 м2. Пропускную способность можно считать по формулам, приведенным выше, но исходное давление жидкости берут из паспорта котла. Основная величина при расчете – это необходимое количество теплоносителя, рассчитываемое по формуле:

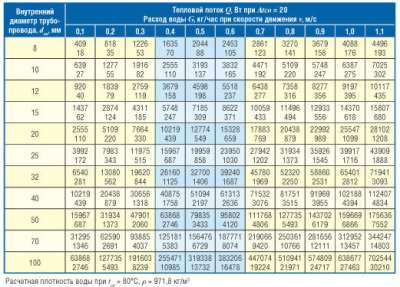

где: с = 4,2 кДж/(кг·°С) — удельная теплоемкость воды; tг — расчетная температура горячего теплоносителя в системе отопления, °С; tо — расчетная температура охлажденного теплоносителя в системе отопления, °С. После ее определения, как и в большинстве прочих задач, решения которых требуют канализация водоснабжение отопление загородного дома, можно воспользоваться специальной таблицей, где диаметр используемых труб привязан к объему теплоносителя:
Определение внутреннего диаметра трубопроводов системы отопления Как видно из вышесказанного, проектирование автономных инженерных систем требует некоторых математических операций. Зато система, созданная на основе точного расчета, будет четко выполнять свое назначение, и будет служить без поломок много лет.
