Устройство канализации в типовых квартирах Схема и устройство современной канализационной системы Стандартное подключение выглядит так Отлаженная работа канализации уменьшает проблемы протекания воды в нижерасположенные квартиры, наличия посторонних запахов, постоянных засоров. Схема канализации в квартире входит в понятие инженерной канализационной инфраструктуры, и канализация в многоквартирном доме должна периодически осматриваться, то есть к ней должен предоставляться доступ. В большинстве случаев «залив» нижерасположенных квартир происходит из-за неисправной канализации именно в местах, где осмотр затруднен. Устройство канализации в многоквартирном доме — одна из важных частей инженерной системы современного многоквартирного дома. Ее необходимо поддерживать в исправности. При аварийных разрушениях, восстановление канализации в доме — дело весьма дорогостоящее.

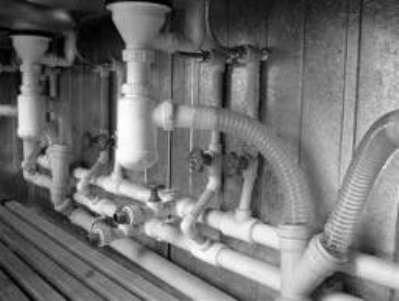

Устройство канализации в типовых квартирах
В большинстве домов, построенных до 1990 года, в планировке кухня располагалась рядом с санузлом или ванной, поэтому разводка канализации в квартире проводилась по единой системе канализации. Разводка начиналась с кухни и проходила через ванную комнату/туалет, где вливалась в общий стояк. Верхняя часть стояка выходит на крышу, что обеспечивает хорошую вентиляцию всей системы. Устройство канализации в квартире выполняет простую функцию доставки воды из канализационного стока в общий канализационный стояк всего дома. Специфика канализационных систем обусловлена самотечным движением сточных вод, без помощи создания дополнительного давления. Эта особенность является определяющей во всей инженерии систем внутренней канализации. Для бесперебойного течения воды по внутреннему трубопроводу его прокладывают под уклоном, угол уклона канализационной трубы рассчитывается специалистами-сантехниками. Трубы имеют равномерный уклон по длине, в противном случае в местах изгибов будут постепенно накапливаться отходы, а это приведет к засору и будет значительно затруднять прочистку. Со временем из-за грязи стенки канализационных труб постепенно внутри зарастают, что уменьшает их внутренний диаметр, и опять – засор, ремонт канализации в квартире. Схема канализации многоквартирного дома предполагает в каждой квартире обслуживание не одного, а нескольких сантехнических приборов.
Возникает необходимость во введении разветвленной сети, каждое ответвление которой отвечает определенным параметрам уклона. Здесь важна точность и инженерный грамотный расчет. Только специалисты смогут ответить на вопрос, как провести канализацию в квартире, чтобы она служила бесперебойно весь эксплуатационный для дома срок. В местах присоединения мойки или унитаза к трубе, проходящей через кухню, туалет или ванную предусматривают специальные отверстия, через них и производится периодическая чистка канализационных труб внутри квартиры. В длинных прогонах системы труб это необходимо, на коротких участках этого не делают. Прокладка канализации в квартире предполагает наличие гидрозатвора или водяной пробки. Принцип их действия максимально простой: труба имеет изгиб, благодаря которому после слива остается какое-то количество стоков, которые полностью перекрывают диаметр трубы. Создается естественное препятствие для проникновения канализационных газов, и они не попадают в квартиру.
При последующем сливе вода снова остается в изгибе. Сифон устанавливается под раковиной или мойкой в кухне и соединяется с канализационной трубой и сантехническим оборудованием. Это и есть гидрозатвор. Такое нехитрое изобретение предохраняет жителей многоквартирных домов от посторонних канализационных запахов. Обычно засорению подвергается участок системы от мойки до ванны.
Там откладываются главным образом жировые вещества, попадающие после мытья посуды. Гораздо более серьезной проблемой становится засор участка унитаз — центральный стояк, который возникает, когда люди начинают пользоваться унитазом как мусоропроводом. От возникающей пробки все жидкие отходы поднимаются в квартиру, а их излишки заливают соседей. Совет! Предотвратить подобную ситуацию можно проливом системы 2-3 раза в месяц горячей водой с добавлением специальных средств — «Крот» или обычной соды.
Схема и устройство современной канализационной системы
«Схема канализации.

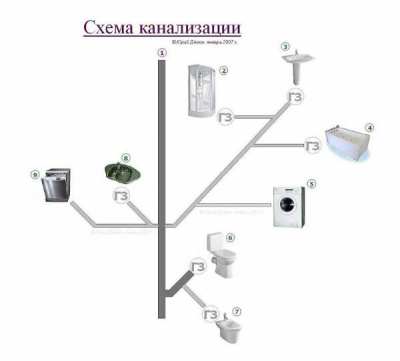

(1) общий канализационный стояк здания; (2) душевая кабина; (3) раковина; (4) ванна; (5) стиральная машина; (6) унитаз; (7) биде; (8) кухонная мойка; (9) посудомоечная машина; (ГЗ) гидрозатворы.» Современная канализация должна быть удобной и безопасной. В городах уложенная канализация в квартире своими руками соединяется с центральной отдельного многоквартирного дома , которая, в свою очередь — с общегородской. Система канализации современного многоквартирного дома включает в себя две основные части – внутреннюю и наружную канализацию.
Внутренняя часть канализации включает в себя различные приборы, которые при использовании выделяют сточные воды (мойки, ванны, раковины, унитазы), канализационные сети (отводные трубы, стояки, вытяжные трубы, коллекторы). Некоторые сантехнические приборы не нуждаются в подключении к канализационной системе. Полотенцесушитель или водонагреватель подключаются к разводке труб водоснабжения своими руками, поскольку их работа не завершается образованием канализационных вод. При рассмотрении принципиальной схемы квартирной канализации обращает внимание точка привязки или точка ввода поквартирной внутренней системы в стояковую трубу. По схеме, ввод в централизованный стояк канализации выполняют путём врезки крестовины с отводами – первый для трубы диаметром Д100 мм, а два других для труб Д50 мм. Специальные предложения: Получается три точки для трёх имеющихся канализационных магистралей труб. Врезать дополнительные крестовины для дополнительных точек подключения недопустимо, в таких случаях устанавливают ещё одну крестовину в стояк – ниже (выше) существующей. Известно, что точки ввода в общий стояк при возведении здания устанавливают немного выше перекрытий между этажами, так называемого «чёрного» пола квартиры. Поэтому, устанавливая дополнительную крестовину (выше) для точек ввода можно оказаться слишком высоко от пола, тогда для обеспечения слива придётся высоко поднять сантехнические приборы. Устанавливая ниже, придется опуститься под междуэтажное перекрытие — в квартиру соседей, что запрещено. Поэтому эти три магистрали становятся тремя «ветками» канализационной системы в квартире, а остальные будут подключаться к ним.Стандартное подключение выглядит так
к главной магистрали Д100 мм подключается унитаз и биде; к главной магистрали Д50 мм (1) подключаются все остальные сантехнические приборы, установленные в санузле: ванны, душевые кабины, раковина и стиральная машины; к главной магистрали Д50 мм (2) подключаются все сантехнические приборы, установленные в кухне: кухонная мойка, посудомоечная машина. Последовательность подключения определяется их удалённостью от точки входа системы в стояк. Вся система выстроена с равномерным уклоном вверх от точки ввода, поэтому, чем дальше находится прибор от точки, тем выше над уровнем пола будет поднят слив этого прибора. Имеют место приятные исключения – посудомоечную и стиральную машины нет необходимости приподнимать, чтобы обеспечить правильный слив. Эти устройства имеют центробежные встроенные насосы, и вода из них выбрасывается с ускорением. Поэтому точки подключений этих приборов к системе канализации можно расположить выше их базовой плоскости размещения. При этом машина стоит на полу, а её точка подключения располагается выше на50 смуровня пола. Точки ввода в канализационную систему сливов кухонной мойки можно поднять на 50-60 см, не поднимая сами приборы.
