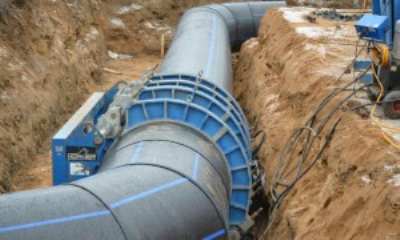

Сварка встык Муфтовая сварка Сварка ПНД труб используется для трубопроводов, эксплуатация которых предполагает высокое давление. По способу различают муфтовую сварку и встык. Применяется при прокладке водопровода в местах разветвлений, поворотов, соединения труб с трубопроводной арматуры. Метод заключается в нагревании торцов труб до вязкого состояния. Используются непосредственные электрические нагреватели. После расплавления торцы соединяют под гидравлическим давлением, затем их фиксируют до полного остывания.
Сварка встык
Такой метод применим только для фитингов и труб одного диаметра и марки полиэтилена. Сварку труб встык можно проводить, если температура окружающей среды в пределах -15°С..+45°С. Чтобы сохранить физико-химические свойства материала необходимо выдерживать следующие параметры сварки: время нагрева соединений; температуру нагревательного элемента; величину оплавления полиэтилена; давление при нагреве и охлаждении. Перед началом работы зоны соединения обоих труб выравниваются электроторцевателем. Инструмент позволяет выравнивать торцы труб, удалять дефекты сечения. Признаком готовности к сварке служит ровная непрерывная стружка на выходе. В таблице 1 указаны максимальные допуски зазора между торцами перед сваркой. Таблица 1. Максимальная величина зазора между торцами труб перед сваркой Наружный диаметр трубы, мм Ширина зазора, мм 400 +- 630 1 600 +- 800 1,3 800 +- 1000 1,5 > 1000 2
Диаграмма этапов сварки стыковым методом Весь цикл работы представлен на рисунке 2. На этапе нагрева (рис. 2) тепло проникает вглубь материала. При этом давление на свариваемые трубы должно быть таким, чтобы только обеспечивать контакт между торцами. Затем удаляют нагревательный элемент так, чтобы не повредить поверхности стыков. Торцы быстро соединяют под давлением, как при оплавлении торцов. Важно! Необходимо исключить другие соприкосновения. Время на соединение должно быть минимальным, иначе качество сварки может пострадать. На этапе сварки (рис. 2) образуется окончательный грат, соединение становится однородным. На заключительном шаге происходит охлаждение и осадка стыка. Соединение приобретает максимальную прочность. О соблюдении технологии сварки труб можно судить по буртику. Если он симметричный, то сварка проведена правильно. Иначе соединяемые материалы имеют различную вязкость. С помощью таблицы 2 можно определить основные параметры этапов сварки. Указанные нормативы не всегда получится соблюсти, потому, когда особой прочности соединения не требуется, то можно использовать резьбовые пропиленовые трубы — монтаж которых намного дешевле сварки. Таблица 2. Параметры сварки полиэтиленовых труб встык (температура воздуха 20 °С) Толщина стенки, мм Оплавление торца, мм Нагрев, сек Вывод нагревательного элемента, сек Время сварки, сек Охлаждение, сек 4,5 0,5 45 5 5 6 4,5 … 7 1 45 … 70 5 … 6 5 … 6 6 … 10 7 … 12 1,5 70 … 120 6 … 8 6 … 8 10 … 16 12 … 19 2 120… 190 8 … 10 8 … 11 16 … 24 19 … 26 2,5 190 … 260 10 … 12 11 … 14 24 … 32 26 … 37 3 260 … 370 12 … 16 14 … 19 32 … 45 37 … 50 3,5 370 … 500 16 … 20 19 … 25 45 … 60 50 … 70 4 500 … 700 20 … 25 25 … 35 60 … 80
Муфтовая сварка
Муфтовая сварка Специальные предложения: Нагрев труб при такой сварке обеспечивается применением полиэтиленовых муфт с заделанными в них нагревательными элементами. В результате муфта приваривается к поверхности трубы. Важно! Поверхность свариваемых участков перед нагреванием должна быть зачищена от окисной плёнки и загрязнений. В процессе нагрева и остывания необходимо обеспечить неподвижность труб. Муфтовый метод применяется для соединения труб малого диаметра (менее50 мм), когда толщина сварного шва начинает существенно влиять на площадь проходного сечения. Преимуществом муфтовой сварки является возможность соединить трубы разной толщины и материалов. Недостатком является высокая стоимость, потому такой тип соединения рациональней использовать только при необходимости. Из эстетических соображений монтаж труб пп целесообразно производить в специальном коробе, скрывающем их неприглядный вид. Как сделать короб для труб? В закрытых помещениях каркас для короба обычно делают из направляющих профилей, которые крепятся к стене саморезами. Облицовочным материалом служат панели или влагостойкий гипсокартон.
