Качественные датчики давления воды в системе водоснабжения частного дома просто необходимы. Благодаря этим небольшим устройствам оборудование работает в подходящем режиме и реже ломается. Периодически реле давления приходится заменять. А народным умельцам, которые решили собрать насосную станцию самостоятельно, а не покупать готовый агрегат, придется устанавливать датчик своими руками. При этом важно правильно подключить прибор, а затем должным образом настроить его. В этом материале мы подробно расскажем как это сделать.
Как работает датчик давления воды?
Реле давления — это небольшой прибор, который управляет работой насосной станции. Он измеряет давление воды в системе и на основании полученных данных включает или выключает насос. При понижении давления в системе реле включает насос, и гидроаккумулятор наполняется. Когда давление достигает максимального значения, заданного при настройке прибора, насос отключается. Когда количество воды убывает и давление достигает минимального значения, прибор включается и цикл повторяется.

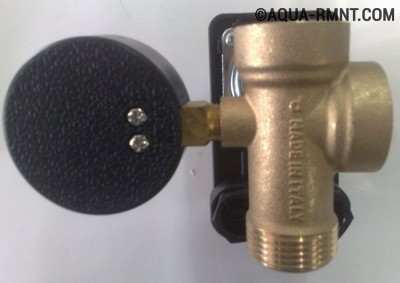

Датчик давления воды в системе водоснабжения позволяет контролировать уровень наполнения гидроаккумулятора и управлять включением-отключением насоса в автоматическом режиме Для нормальной работы датчик давления воды в трубопроводе необходимо сначала подключить к системе водоснабжения. Затем выполняется подключение прибора к электропитанию. После этого реле нужно настроить, и лишь тогда его можно считать готовым к работе. Обзор нескольких моделей реле давления представлен в следующем видеообзоре:
Как подключить датчик к водопроводу?
Чтобы соединить прибор с водопроводной системой, на нем предусмотрена специальная гайка. Она жестко закреплена на реле, поэтому при установке придется вращать весь прибор по часовой стрелке. На современных насосах обычно для монтажа реле давления есть специально предназначенное место. Если такое гнездо не предусмотрено, следует воспользоваться дюймовым латунным тройником, именуемым в народе «елочкой». Эта удобная деталь позволяет подключить к водной магистрали и реле давления, и манометр, и гидроаккумулятор.

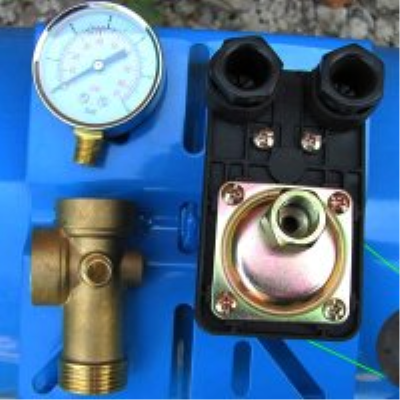

Специальный штулцер для датчика давления воды позволяет подключить к водопроводной системе все необходимые элементы: реле, гидробак и манометр Перед началом монтажа следует изучить расположение гнезда для датчика перепада давления воды. Иногда нормальной установке реле препятствуют трубы или элементы самого насоса. В этом случае следует позаботиться о детали, которая выполнит роль «удлинителя».
Не всегда вход для воды на реле имеет стандартный диаметр в четверть дюйма, особенно, если используется не бытовая, а профессиональная модель. Для правильной установки прибора понадобится подходящий латунный переходник. При подключении реле давления к водопроводной магистрали нужно обязательно уплотнить резьбовое соединение.

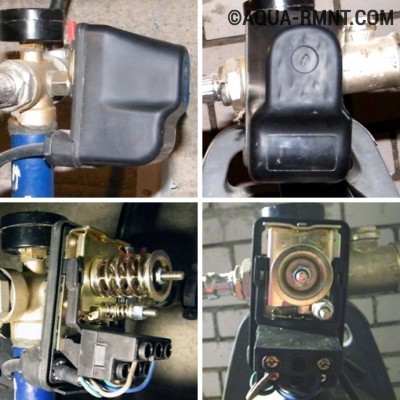

Для этого можно использовать лен или специальную нить Тангит Унилок. Она стоит недешево, но по оценкам специалистов, этот материал удобнее использовать, он обеспечивает более надежный результат. Начинающим мастерам не всегда удается сделать надежное резьбовое уплотнение с первой попытки. При работе с уплотнительной нитью следует придерживаться ряда рекомендаций: перед началом работы резьбу необходимо развернуть торцом к себе; обмотку производят не от торца, а к торцу по часовой стрелке; начать обмотку следует примерно с того участка резьбы, до которого будет навинчено реле, т. е. уплотнительная нить должна быть на той части резьбы, которая затем будет скрыта под монтажной гайкой реле давления; первая петля уплотнителя должна быть прочно закреплена; затем нить аккуратно наматывают таким образом, чтобы она располагалась равномерно и не попадала внутрь канавок; количество уплотнителя должно быть достаточным, чтобы предотвратить протечки, но не слишком большим, иначе или гайка не накрутится или нить сомнется так, что протечки все равно появятся. После того, как уплотнительная нить уложена, можно навинчивать реле. Это следует делать вручную, медленно. Когда появится сопротивление, нужно вооружиться гаечным ключом. Если процесс идет с некоторым сопротивлением, а уплотнительная нить остается ровной и не образует петель, значит, уплотнение выполнено правильно. Если же нить путается, образует петли, вылезает, придется снять реле и уложить уплотнитель заново. Если при накручивании образовалась только одна или две небольших петельки, а в целом тангит лежит ровно, это допустимый огрех, переделывать работу не нужно.
Подключение прибора к электропитанию
Следующий этап установки датчика давления воды — подключение прибора к электросети. Для начала нужно найти на реле две группы контактов, которые обычно замкнуты, но при достижении максимального значения давления должны размыкаться. Обычно место расположения этих контактов обозначено в инструкции к реле давления. Если инструкция отсутствует, определиться поможет любой электрик.

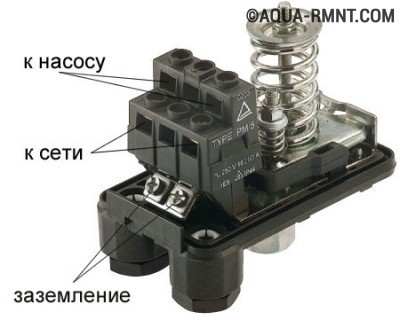

На фото наглядно представлено расположение контактных пар, к которым подводят электропитание. При достижении максимального значения давления контакты размыкаются и насос отключается Обратите внимание! Для подключения реле к электросети рекомендуется использовать кабель, характеристики которого соответствуют мощности насоса. Теперь следует прикрутить жилы провода к свободным контактам каждой пары. Не следует соединять таким образом контакты одной пары, поскольку это приведет к короткому замыканию. Провод заземления соединяют со специальным винтом на корпусе реле. Этот винт обозначен соответствующим символом.
Таким символом условно обозначают контакт заземления. Отсутствие заземления электроприбора является опасным нарушением техники безопасности, которое может привести к аварии и даже к травмам Затем реле давления нужно соединить с насосом. Для этого следует использовать кусок провода подходящей длины. Один конец его жил прикручивают к свободным контактам реле, второй — к контактам насоса. При этом рекомендуется соблюдать цвет жил. Контакты заземления реле и насоса также можно соединить, хотя это необходимым не считается. После этого нужно проверить работу системы. Если по мере забора воды давление на манометре растет, при достижении определенного максимума насос отключается, а по мере расходования воды давление понижается, установка реле выполнена правильно.
Как правильно настроить агрегат?
Обычно для нормальной работы системы вполне достаточно настроек, установленных производителем. Например, заводские установки модели РДМ-5 Джилекс составляют 1.4-2.8. Если же по каким-то причинам их необходимо изменить, все манипуляции следует проводить очень осторожно, чтобы не испортить прибор неумелым обращением. Перед настройкой реле необходимо: Отключить электропитание насоса. Спустить всю воду из системы (стрелка манометра достигнет нуля). Включить насос и заполнить систему водой. Дождаться автоматического отключения насоса и зафиксировать давление отключения. Спустить воду, дождаться автоматического включения насоса и зафиксировать давление включения. Внимание! Перед настройкой реле давления следует проверить давление в гидроаккумуляторе. Этот показатель должен быть на 0,2 меньше минимального значения, установленного на реле давления. Кроме того, перед началом настройки реле рекомендуется прочистить имеющиеся в системе фильтры. Для регулировки датчика давления воды используются две пружины — большая и малая. С помощью большой пружины выставляют максимальное значение давления воды в системе. Для этого пружину закручивают. Малая пружина регулирует не минимальное значение давления, а разницу между минимумом и максимумом. Если предустановленное значение кажется слишком маленьким, эту пружину также следует закрутить, пока не будет достигнуто подходящее значение. Закручивают не саму пружину, а гайку, которая ее удерживает. При закручивании этой гайки пружина сокращается, а при откручивании она распрямляется. Чтобы увеличить давление включения насоса большую пружину нужно закручивать. Проверяют полученные настройки, спуская воду из системы. Манипуляции с большой пружиной повторяют, пока давление включения не достигнет необходимого уровня. Чтобы увеличить значение давления отключения насоса, следует закручивать малую пружину. Эта пружина чувствительнее большой, действовать следует осторожнее. Если показатели включения-отключения нужно снизить, гайки пружин не закручивают, а откручивают. Вот пример проведения работ на видео:
