Общие положения Канализация и вентиляция Требования к разводке Характерной особенностью частного дома является максимальная автономность систем жизнеобеспечения. В идеальном варианте на участок ничего не завозится (кроме, может быть, топлива раз в год), с него ничего не попадает в окружающую среду. И один из важнейших элементов обеспечения удобств – это разводка канализации в частном доме, выполненная с учетом всех требований сантехники и здравого смысла. Правила устройства водоотвода не слишком сложны, но их необходимо знать и соблюсти в ходе работ. О том, как это сделать, получить рабочую и долговечную систему – пойдет речь в этой статье.
Составляется схема канализации в квартире или загородном доме совместно с проектированием всего здания в целом. Определяется тип системы, размещение приборов и коммуникаций, порядок водоотведения. Поэтому, если не возникло никакие отклонений от первоначальной задумки, хозяину дома остается лишь на нужном этапе строительства смонтировать трубопроводы и подключить конечные устройства. Поскольку прокладкой канализации человечество занимается уже не одно тысячелетие, все принципы и технологические приемы отработаны до совершенства, при этом – достаточно просты. Заключаются они в следующем: Соблюдение достаточных уклонов канализационных труб на всех участках Правильная последовательность подключения приборов Подбор диаметров, соответствующих назначению Отсутствие резких перегибов, где могут накапливаться загрязнения Установка ревизий, прочисток и прочих элементов обслуживания Надлежащий отвод биогазов Предохранение наружных магистралей от замерзания
Общие положения
Основной элемент, который включает разводка канализации любой системы – центральный стояк. В зависимости от расположения помещений, оборудованных сантехникой, он может быть один, а может устанавливаться и несколько. Как правило, даже если стояков более одного, выпуск во внешнюю канализацию (будь то септик или центральный коллектор), все равно осуществляется через низшую точку одного из них. Возможны исключения, если дом очень большой, а санузлы в плоскости расположены на значительном удалении, но такое бывает нечасто. Обратите внимание! Для нормальной работы канализационной системы очень важны две точки разводки: низшая, от которой стоки выводятся из дома, и высшая. Где должен быть установлен фановый стояк для выпуска накопившихся газов. При несоблюдении этих требований, в первом случае – стоки будут застаиваться на участках, расположенных выше уровня внешнего трубопровода. Во втором – метан и аммиак будут создавать постоянное давление в водяных клапанах приборов, расположенных выше газоотвода, и могут проходить через них. Помимо неприятного запаха это создает угрозу взрыва, так как метан относится к легковоспламеняющимся веществам.
Канализация и вентиляция

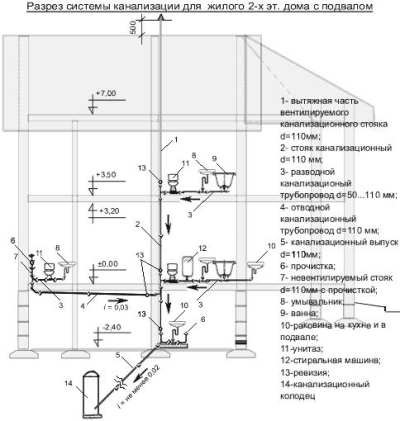

Схема канализации жилого дома с высокой плотностью сантехузлов Приведенная схема канализации в частном доме изображает все основные элементы системы водоотведения. Приведено устройство канализации для двухэтажного дома, так как оно наиболее типовое: владельцам домов в одном уровне достаточно исключить разводку для второго этажа, если же уровней в доме больше – трубопроводы на них выполняются аналогичным образом. В центре расположен стояк, который выполняет и функцию сбора стоков со всех приборов, и одновременно обеспечивает вентиляцию. Здесь возникает интересная нормативно-технологическая коллизия. Согласно СНиП 2.04.01-85: » 17.17. … Вентиляцию сети необходимо предусматривать через вентиляционные стояки, присоединяемые к высшим точкам трубопроводов. …» Буквально это означает, что фановые стояки должны размещаться таким образом, чтобы к ним была подключена разводка каждого этажа на уровне последнего прибора (ведь уклон направлен от приборов в сторону центрального стояка). Однако на практике фановый стояк совмещают с центральным. На схеме легко заметить, что выпуск последней разводки находится на уровне пола второго этажа, а стояк, хотя выше приборов нет, выходит выше кровли. Это сделано как раз для отвода газов. Обратите внимание! СНиП прямо запрещает совмещение стояков обычной вентиляции, газоотведения и фановых, а также – их совместное устройство. Допускается вывод выхода вентиляционного стояка канализации в сборную вентиляционную шахту, но не ниже10 смот верхнего обреза последней (над уровнем кровли).

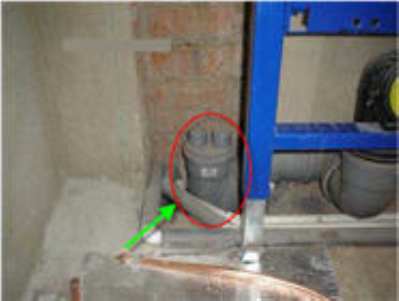

Вакуумный клапан на глухом стояке Особый случай представляет собой 7 элемент на схеме – невентилируемый стояк. При большом количестве сантехники на разных этажах действительно возникает необходимость оборудовать в доме несколько стояков. Выводить каждый из них на крышу? В большинстве случаев достаточно одного фанового стояка. Остальные комплектуются вентиляционным вакуумным клапаном (на рисунке отсутствует). Назначение и принцип его работы таковы: На участке, значительно удаленном от центрального стояка, при работе приборов (особенно – сливе унитаза) создается разрежение, которое может привести к срыву гидрозатвора (уходу жидкости из сифона устройства). Это откроет свободный выход газам из канализации внутрь помещения. Специальные предложения: При нормальном давлении в системе клапан, устанавливаемый за последним прибором, который предусматривает разводка канализации по дому для этой ветки, закрыт (левая картинка). Если в системе создается пониженное давление – клапан открывается и подсасывает воздух из внешней среды, ликвидируя разрежение, после чего возвращается в первоначальное состояние. Для обычной этажной разводки достаточно клапана диаметром 50 мм.

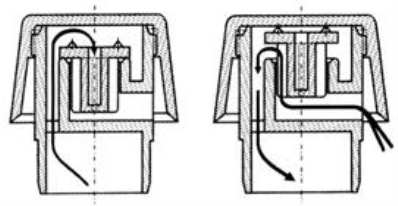

Схема работы вакуумного клапана
Требования к разводке
Устроить разводку правильно достаточно просто. Следует запомнить несколько основных моментов: Чем больше диаметр выпуска прибора – тем ближе следует располагать его к стояку (как правило, крайним ставится унитаз с диаметром выхода 110 мм) Трубопровод устанавливается с расширением (или, по крайней мере – без заужения) диаметров от самого дальнего прибора к стояку. Не допускается, например, установка унитаза с выпуском 110, а между ним и стояком – раковины с выходом в трубу диам.50 мм. В этом случае весь участок трубы до стояка должен иметь диаметр максимального подключения (110 мм), а раковина подключается тройником с переходом 110/50. Минимально уклон трубопровода на любом участке -3 см на 1 погонный метр трубы. Не допускается изменение уклона в пределах одной ветки разводки. Это означает, что труба, собирающая сток всех приборов этажа, должна быть прямой, не иметь колен по высоте (это – места потенциальных засоров) Сливной и фановые стояки должны проходить вертикально, изгибы не допускаются, если ниже места их устройства подключены какие-либо приборы. В надлежащих местах должны быть оборудованы клапаны, ревизии и прочистки. СОВЕТ! Поскольку хозяин имеет возможность выбрать подходящие конструктивные решения для своего дома, практично, когда разводка канализации в загородном доме для первого этаж находится ниже уровня его пола, в подвале или техническом подполье. Это убирает лишние коммуникации с полезной площади жилища, не требует особых дизайнерских изысков по их маскировке, и облегчает доступ к трубам в случае необходимости.

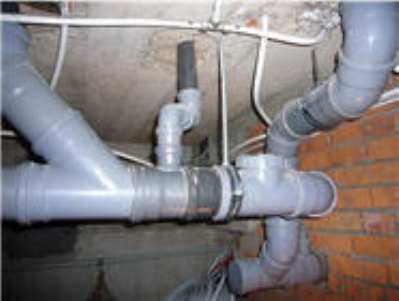

«Подвальная» разводка канализации Единственным минусом устройства части сети ниже нулевой отметки можно считать необходимость более глубокого заложения септика, впрочем, при наличии цоколя снимается и эта проблема. Перед принятием подобного решения при отводе стоков в центральный коллектор – следует убедиться, что заглубления последнего (с учетом необходимых уклонов) будет достаточно для врезки.
