Пошаговое руководство по установке и подключению насосной станции своими руками

Из всех коммуникаций, которые устраиваются в частном домовладении, самой первой создается система водоснабжения. Причем, уже давно она представляет собой нечто большее, чем банальный трубопровод, заканчивающийся водопроводным краном. Современные технологии позволяют создать эффективный водовод, обеспечивающий все потребности жильцов дома, независимо от того, что выбрано в качестве источника водоснабжения. Именно поэтому является актуальной тема о том, как устраивается насосная станция своими руками, которая является обязательным элементом хорошо продуманной функциональной водопроводной системы.

Содержание

Какая станция нужна именно вам? Где установить станцию — в кессоне или подвале? Алгоритм подключения станции к централизованному водопроводу Видео инструкция по сборке и монтажу насосной станции

Какая станция нужна именно вам?

В зависимости от эксплуатационных задач

Сегодня потребителю предлагаются два вида насосных станций – бытовые и промышленные. Второй тип оставим профессионалам, нас в большей степени интересует установка насосной станции бытового предназначения. Важно! Задачи, которые должна решать бытовая насосная станция: обеспечение питьевой водой, полив огорода, горячее водоснабжение в доме, удовлетворение бытовых нужд (санузел, туалет, стиральная машина, посудомоечная машина) обеспечение водой отопительной системы. Нужно четко понимать какие задачи должна решать насосная станция

В зависимости от источника воды

Подключение насосной станции зависит от того, какой источник водоподачи планируется устраивать или уже имеется на индивидуальном подворье. В принципе выбрать по этому критерию это оборудование не составляет большого труда, поскольку воду в дом можно поставлять из трех источников: Скважины. Колодца. Централизованного водовода.

В зависимости от оптимального рабочего режима

Станция может функционировать в ручном или автоматическом режиме. При необходимости можно выбрать передвижную модель. Кроме того, нужно понимать какой объем перекачиваемой воды за час нужен в конкретном случае. Именно поэтому, прежде чем идти в специализированный магазин стоит произвести несложные расчеты. Важно! Считается, что один человек в сутки для удовлетворения всех своих нужд в частном доме расходует 250 л воды. Монтаж насосной станции на даче может быть выполнен с учетом меньших показателей.

Где установить станцию — в кессоне или подвале?

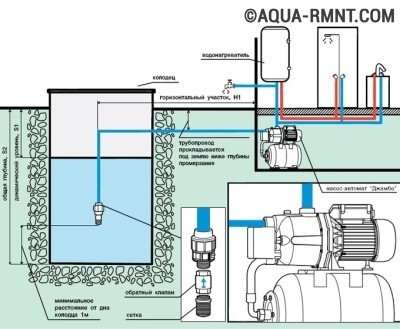

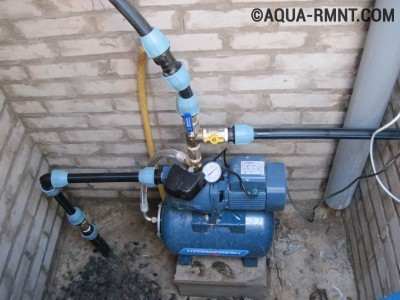

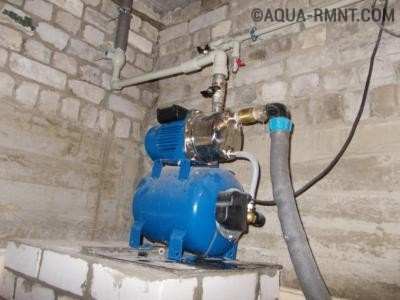

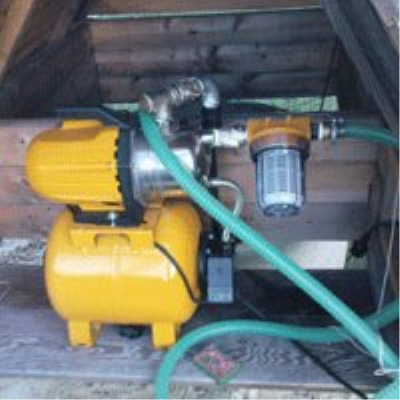

Монтаж станции может быть выполнен в одном из двух мест: в кессоне; в специальном помещении в доме. При этом наиболее практичным вариантом все-таки считается установка оборудования в помещении, к примеру, в подвале. При этом установку нужно устроить таким образом, чтобы защитить станцию от повреждений при возможном подъеме грунтовых вод. То есть, монтаж насосной станции своими руками должен быть выполнен на подставку или полку, при этом нужно проследить, чтобы не было касаний к стенам, что позволит избежать их вибрации, при работе оборудования. Подвал должен быть отапливаемым. Подвал должен быть отапливаемым, а станция в нем, как правило, устраивается на подставке Если же решение принято в пользу кессона, то он должен быть обязательно утепленным, а сама станция должна быть установлена, ниже уровня промерзания грунта. То есть глубина кессона будет составлять минимум 2 м. Двухтрубный вариант подключения оборудования к колодцу или скважине Вариант схемы подключения при водоснабжении из скважины или колодца Обратите внимание! Если глубина скважины (колодца) не превышает 10 м, то актуальной будет однотрубная модель станции. При глубине от 10 до 20 м, предпочтение стоит отдать двухтрубной станции с эжектором. Естественно, прежде чем приступить к монтажу должна быть разработана схема установки насосной станции, которая и будет реализована на практике.

Порядок выполнения работ по подключению

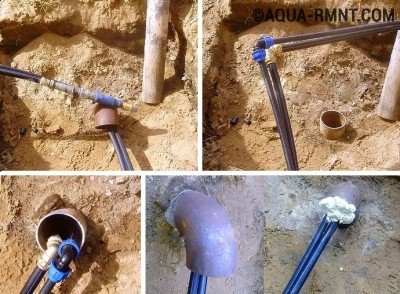

Собирается эжектор – чугунный литой узел с тремя выходами для соединений. В нижнем секторе эжектора устанавливается сетчатый фильтр. Сгон нужной длины (диаметр 32 мм) одевается на пластиковый раструб в верхней части эжектора. Собирается сгон нужного диаметра. Как правило, он состоит из двух частей, наделенных переходными соединениями. На выходе сгона монтируется муфта (бронзовая), посредством которой выполняется переход на полиэтиленовую трубу. Обеспечить герметичность резьбовых соединений, можно применяя лен или уплотняющую пасту. Роются траншеи на глубину ниже порога промерзания грунта. В траншеи укладываются водопроводный трубопровод – длина труб должна быть с запасом. Обсадная труба должна быть оснащена специально приобретенным оголовком. Однако на практике, такие детали в продаже найти непросто, поэтому, как вариант может быть использовано колено с плавным углом. Для подсоединения трубы к эжектору используются муфты. Прежде чем опустить второй конец трубы его просовывают в колено под углом 90°. Чтобы пространство герметизировать его заполняют монтажной пеной. Затем трубу соединяют с угловыми переходниками (90°), в свою очередь соединенными с наружной частью трубопровода. Эжектор в сборе опускается в скважину на нужную глубину, которая отмечается заранее, при этом отметка, выполняется на том уровне, на котором выходит обсадная труба. Оголовок трубы укрепляется на обсадной трубе с применением сантехнического армированного скотча. Примеры выполнения соединений элементов трубопровода при монтаже

Возможные ошибки монтажа

При прокладке труб к дому не учтен некоторый запас длины, то есть, не взяты во внимание изгибы и повороты, а возможно и толщина фундамента, сквозь который будет проходить трубопровод. Не затянуты резьбовые соединения ключом. Просто уплотнение и закручивание вручную являются недостаточными. В процессе эксплуатации возможны утечки воды. Не оказано должное внимание гидроаккумулятору. Если давление опускается ниже 1,2-1,5 атмосфер, то его нужно повысить с использованием компрессора или автомобильного насоса.

Алгоритм подключения станции к централизованному водопроводу

Потребность в подключении насосной станции к водопроводу обычно возникает, когда в нем не хватает давления для корректной работы отопительного оборудования. Это, в свою очередь, может быть спровоцировано несколькими причинами: изменившиеся гидрогеологические условия; устаревшее оборудование; увеличение количества водопотребления за счет прироста населения и пр. Внимание! Перед тем как подключить насосную станцию необходимо позаботиться о приобретении и монтаже накопительного бака. Итак, алгоритм работ: В заранее продуманно месте разъединяется водопроводная труба. Конец, от городской магистрали присоединяется к накопительной емкости. Из бака вода направляется на вход насоса, к выходу подсоединяется конец трубы, ведущей к дому. Выполняется монтаж электропроводки. Настройка/ регулирование оборудования. В этом случае, как и при использовании альтернативных источников водоподачи, настройка насосной станции в первую очередь направлена на установку оптимального давления в системе. Чтобы отрегулировать оборудование, сначала в улитку через специальное отверстие заливается порядка 2-х литров воды. Теперь нужно проследить на каком этапе насос отключился, а затем, когда включился. Давление отключения – 2,5-3,0 бар, давление включения – 1,5-1,8 бар. Если отмечено, что станция отключается раньше, чем нужно, стоит уменьшить создаваемое давление. Вообще настроить оборудованием довольно просто. Нужно открыть крышку реле и винт с обозначением «ДР» покрутить в сторону «+» или «-». А для регулирования конкретно давления включения используется винт с обозначением «Р». Нужно ли устанавливать фильтр в цепь подачи воды? Фильтр обеспечит долговечность эксплуатации насоса Еще одно обстоятельно, которое обязательно стоит учесть, перед тем как правильно подключить насосную станцию – химические и физические характеристики воды. Независимо от источника подачи воды, в ней имеются вредные примеси, от которых нужно избавиться прежде, чем вода попадет в насосную станцию. Самый простой и действенный способ решения этой задачи – установка фильтра на всасывающем устройстве станции.

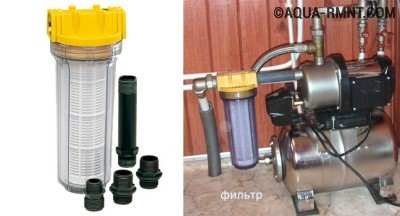

Что будет, если не установить фильтр?

Механические примеси в виде песка, глины и пр. постепенно будут накапливаться в гидроаккумуляторе, что в конечном итоге приведет к поломке насоса, являющегося составным элементом насосной станции. Эта проблема особенно актуальна при использовании вибрационного насоса. С другой стороны нельзя не акцентировать внимание и на отрицательных моментах установки фильтра: Создается дополнительное сопротивление току вод, уменьшается создаваемое давление и напор. Чтобы избежать подобных проблем фильтр нужно постоянно чистить. Может возникнуть ситуация, когда загрязненный фильтр вообще не пропустит сквозь себя воду, что может стать причиной выхода из строя насоса.

Видео инструкция по сборке и монтажу насосной станции

Установив насосную станцию самостоятельно, можно сэкономить значительные средства, которые будут направлены на приобретение действительно качественного оборудования. А это, наряду с правильным монтажом и настройкой позволит на много лет забыть о том, что возможны какие-либо проблемы с системой водоснабжения. Акцентируем ваше внимание, что стнацию можно не тольго купить в готовом виде, но и самостоятельно собрать.
